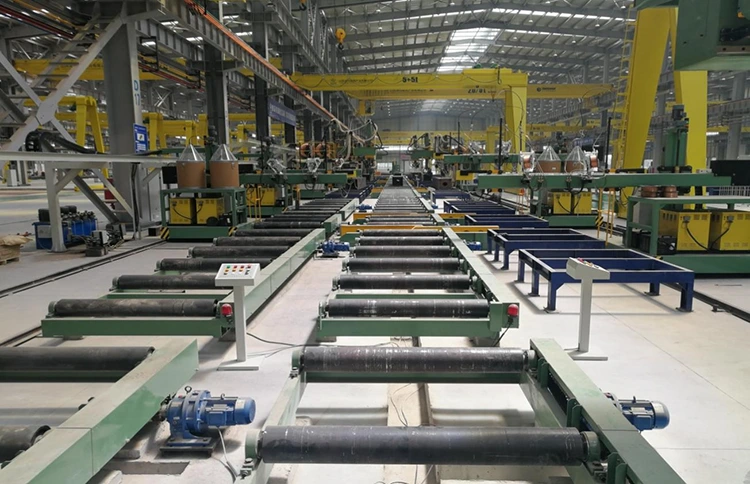

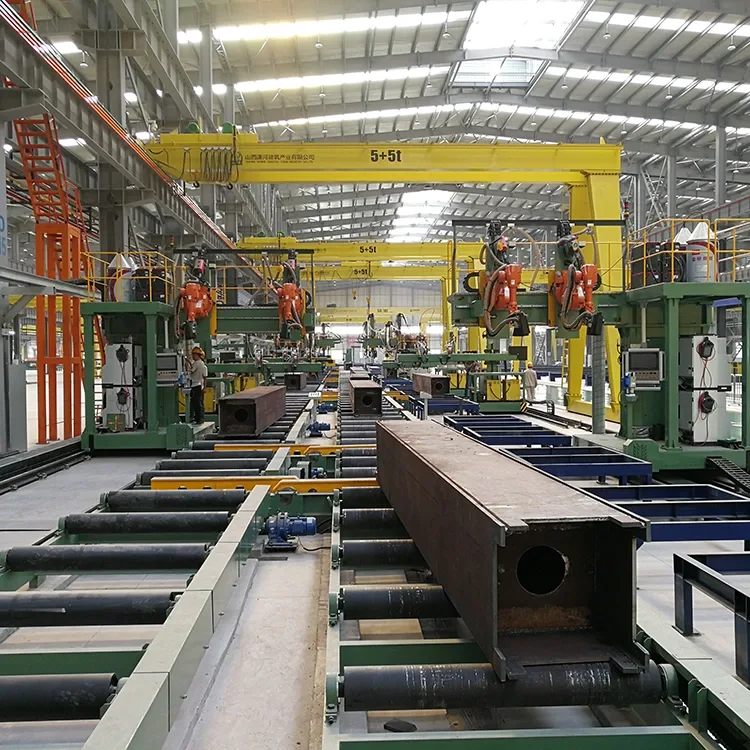

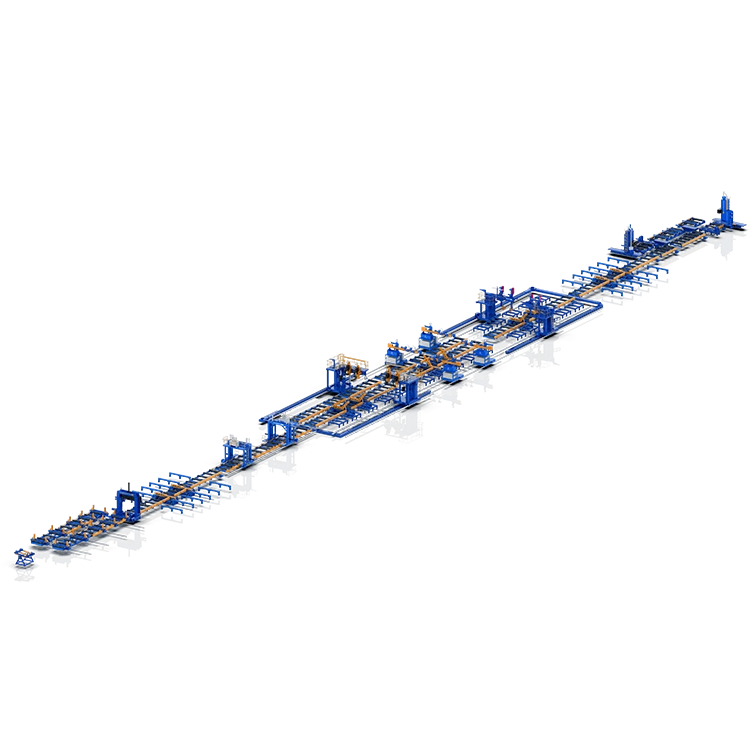

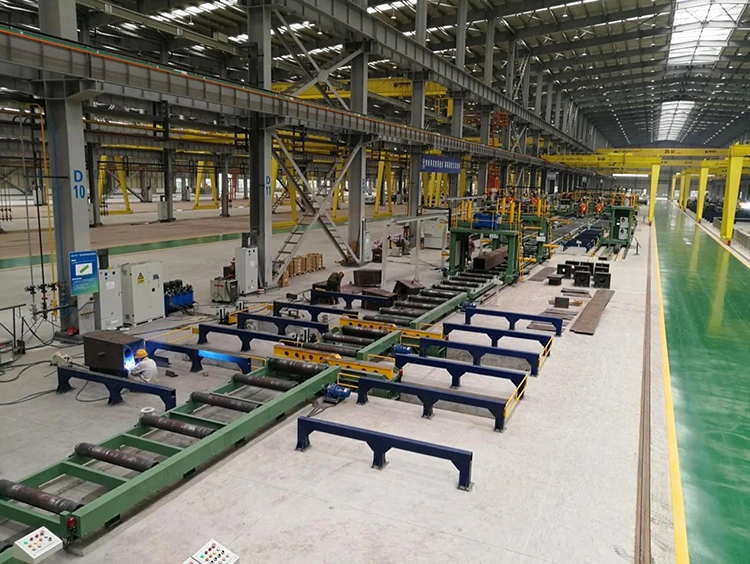

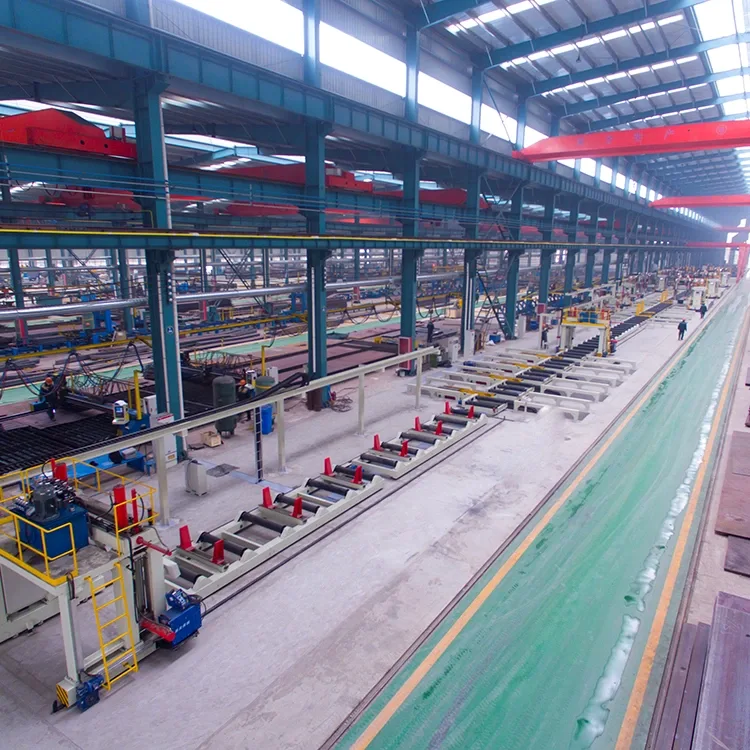

ボックスコラム溶接ライン

Jinfeng Weldcutは、Thebox列の溶接ラインに1年間の保証を提供します。 Thebox Column Productionsの主な電気要素は、中国から長く離れることなく、ユーザーがローカルの部品を見つけるのに便利な世界的に有名なブランドから選択されています。 X15 AutomaticBox Column溶接ラインは、さまざまな業界のエンドユーザーの生産性を向上させるための、最も高度で高い自動化生産ラインです。

仕様

機能とアプリケーション

1. X15ボックス列の溶接ラインは、より少ない労働者とより少ないクレーンを備えた溶接ボックス列の列を生産するための高い自動化生産ラインです。

2.ラインはMESシステムと完全に統合し、上部コンピューターと制御システム間のリアルタイム通信を完了し、機器のデータ収集を完了し、収集されたすべてのデータをファクトリーMESシステム（または上部集中制御システム）にアップロードし、情報伝達の適時性と有効性を確保できます。

3.設計と保護は、関連する国家基準と環境保護の要件を満たす必要があります。機器の安全性と保護装置は、関連する産業基準を満たす必要があります。

4.このボックスカラム溶接ラインは、鋼建設建設用の溶接ボックスカラム、高レベルの建物および鉄骨構造、または橋などの溶接ボックス柱のために、鉄鋼構造と鋼構造で広く使用されています。

5.溶接機器の柔軟な設計により、溶接電源のブランドをサポートできます。

6. CE、ECA認定が利用可能です。

7.このラインは、ツールや機器を変更せずに、軽量性ビームから非常に頑丈なビームまでの非常に頑丈なビームまでの生産を提供します。

8。アセンブリからエンドフェイスまで、処理全体の荷重を除くクレーンは必要ありません。

溶接ボックスビームを生産するための生産ライン全体を確立するための機械と機器のリスト：

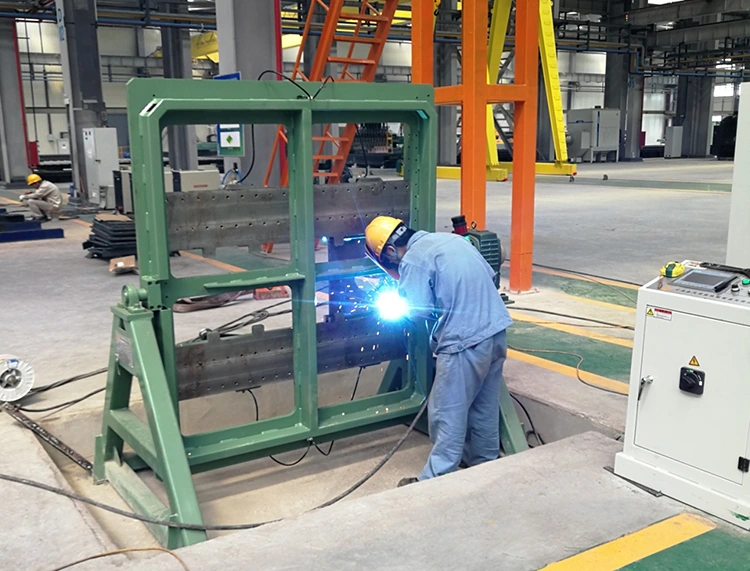

1-バッフル組み立てマシン

このマシンは、Theboxコラムの内側の空洞における補強リブプレートのアセンブリと位置決め溶接のための特別な機器です。これは、労働強度を低減し、作業効率を向上させるためにThebox Collumeのワークピースを生産する鉄骨構造企業にとって好ましい製品です。

2-ボックスコラムアセンブルマシン

ボックスコラムアセンブリマシンは、主にボックスコラム（列）ワークピースのアセンブリを完成させるボックスコラム（列）の生産の重要な機器です。このマシンは、スチール構造企業がボックス桁を生産するために必要な機器の1つです。

Uタイプの組み立て用の1つのマシン。

1つのマシンは、ボックスタイプの組み立て用です。

3-エレクトロスラグ溶接機

XZHB15 Cantilever ElectroSlag溶接機は、鉄骨構造業界向けのJinfeng溶接および切断会社によって発売された優れた製品です。溶接ボックスコラム用に特別に設計された特別な溶接装置です。ボックスカラムの製造中に十分な剛性とねじれ抵抗を確保するために、バッフル（つまり、硬いプレート）が通常、ボックス列の内側に溶接されます。このマシンは、ボックスコラムの外側プレートと内側のバッフルの間の溶接を溶接するための特別な機器です。

4- CO2/MAGバック溶接機

XQHB15Lシリーズボックス列カンチレバーガスシールド溶接機は、ボックスカラム（カラム）のバッキング溶接とバッキング後の充填溶接のために特別に設計された特別な溶接装置です。

5- CO2/MAG充填溶接機

XQHB15シリーズボックスボックスカンチレバーガスシールド溶接機は、鋼鉄構造機器の開発において市場需要と長年の経験に基づいて当社が発売したバッキング後のバッキング溶接および充填溶接のために特別に設計された特別な溶接装置です。

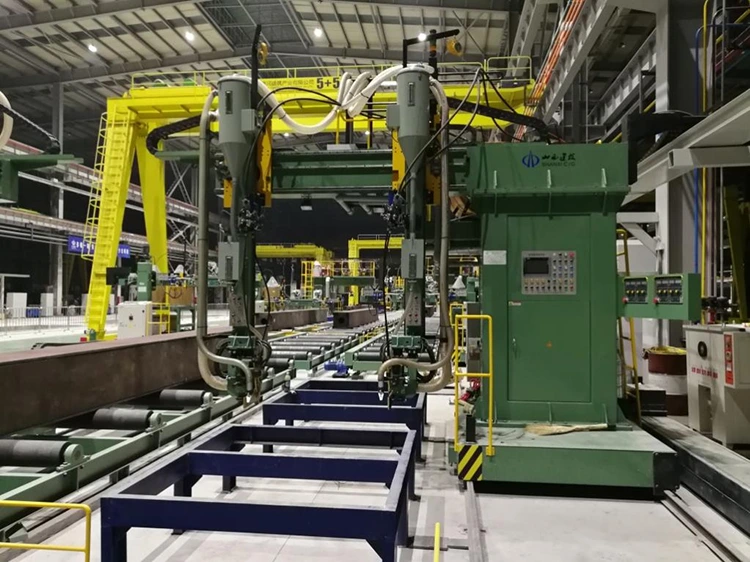

6-水没したアーク溶接機

XMHB15ボックスガーダーカンチレバー水没アーク溶接機は、鉄骨構造業界向けのJinfeng溶接および切断会社によって発売された優れた製品です。これは、大規模および中サイズのボックスカラム（列）を溶接するために特別に設計された特別な溶接装置です。長年にわたり、継続的な最適化と改善の後、パフォーマンスはより完璧になりました。

7エンドフェイスミリングマシン

経済建設の急速な発展に伴い、建設、橋、その他の産業は、鉄骨構造工学の品質に関するますます厳格な要件を持っています。 H-ビーム、ボックスコラムと柱、細長い部品のバットジョイント、およびワークピースのエンドフェイス処理が不可欠なプロセスになりました。エンドフェイス処理により、ワークピースの品質が大幅に向上し、オンサイトの設置と建設エラーが減少し、建設期間が短くなり、現場での建設効率が向上します。また、鉄骨構造企業により良い経済的利益をもたらします。鉄骨構造企業の実際の処理状況によれば、当社は同様の製品の利点を国際的に吸収しており、市場の需要を満たすためにタイムリーに新製品を発売しました。鉄骨構造産業で使用されるだけでなく、橋、電力、石油、石油化学、その他の機械製造業で広く使用されている一般的な機器としても使用できます。

8-ビームフリッパー180°転覆

片側に溶接された作業片のターンオーバーには、2つのモバイル180°の油圧ビームフリッパーが使用されています。作業中にワークピースをローラーテーブルまたはワークピースラックから持ち上げて持ち上げます。レディューサーは2つのビームフリッパーを駆動して同期して動き、ワークピースをローラーテーブルまたはワークピースラックの側面に移動させて移動してローラーテーブルまたはワークピースラックの側面に移動します。次に2つの油圧シリンダーを駆動し、2つの腕を2つのアームを駆動して同期して回転させ、ワークラックの中央にワークピースの途中でワークピースを移動します。溶接。

実際の状況によれば、2つのピースをグループとして個別に使用して、短いビームをひっくり返すことができます。同時に、長いビームを覆すために、4つのピースを1つのグループに結合することもできます。高い柔軟性と効率。

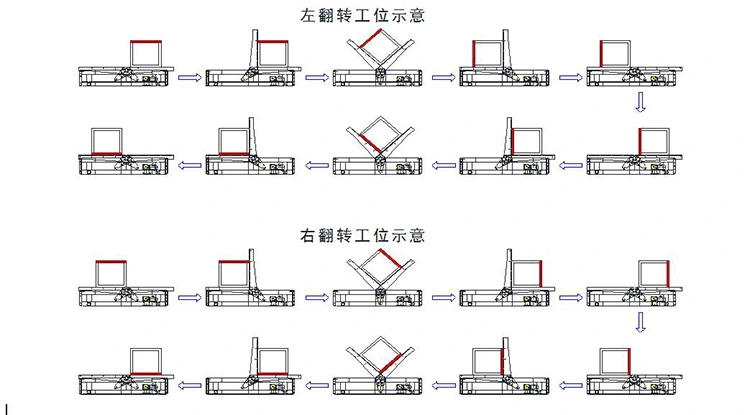

ビームフリッパーのワーキングフローチャート：

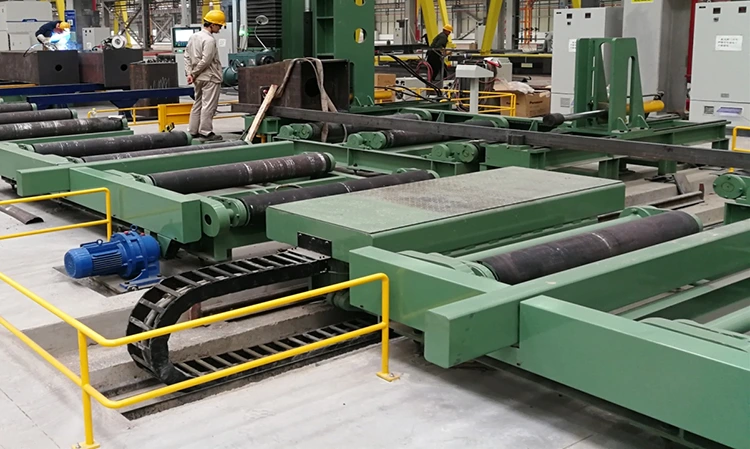

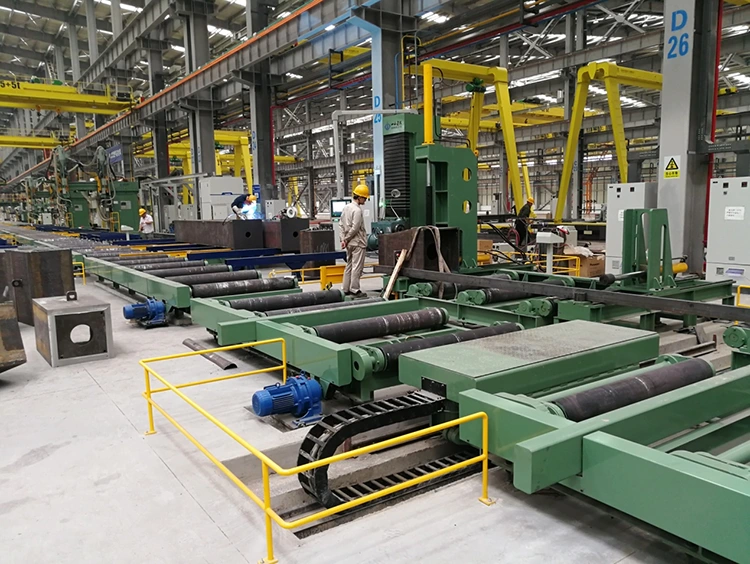

9-スチールカート

この機器は、主に生産プロセスと調整して、ワークピースを運搬ローラーテーブルまたは他の機器から処理する機器に移動するために使用されます。スチールカートには、主に2つのアクション関数があります：ウォーキングとリフティング。ワークピースの変位は、操作と制御によって完了することができます。機器には、単純な構造、便利な操作、安定した操作があります。マシンは、最大荷重30トンの頑丈なデザインを採用しています。

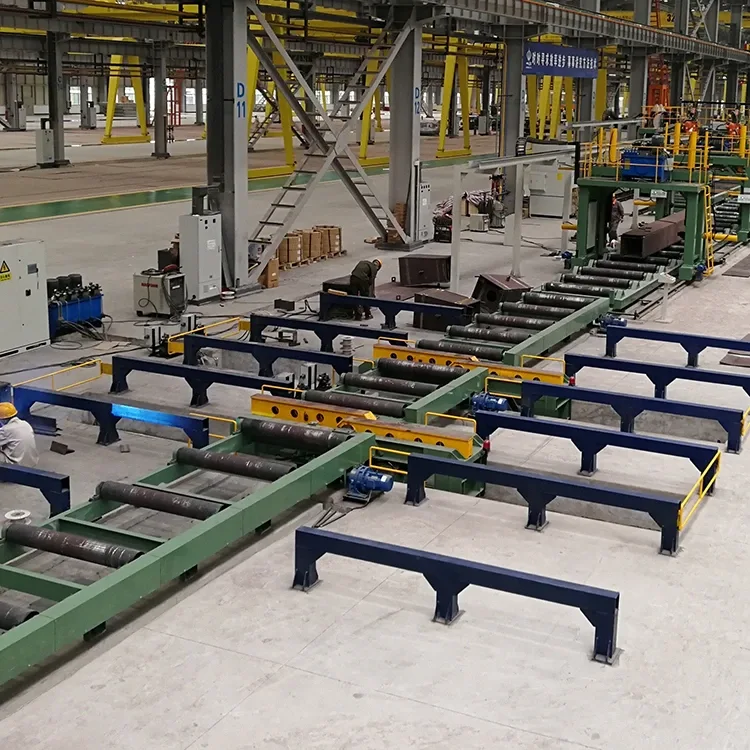

10-ローラーテーブル

主に、ボックスコラムのアセンブリから溶接の完成までのワークピースを導くために使用されます。

スチールプレートから溶接ボックスコラムを生成する方法は？

以下は、プレートからHビームへの生産の生産フローチャートと最終検査です。

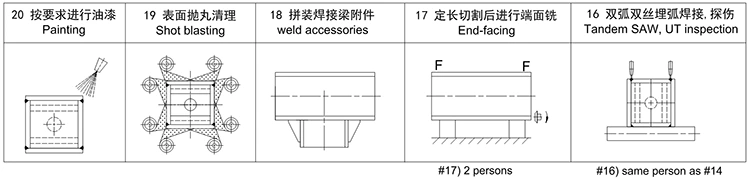

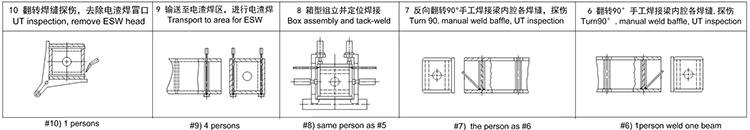

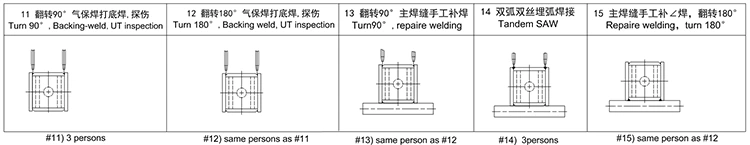

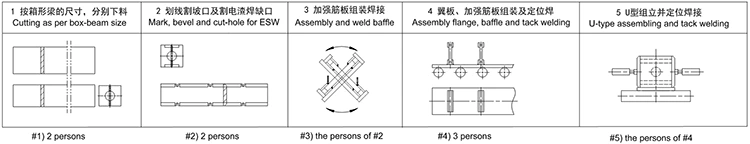

生産フローチャート
