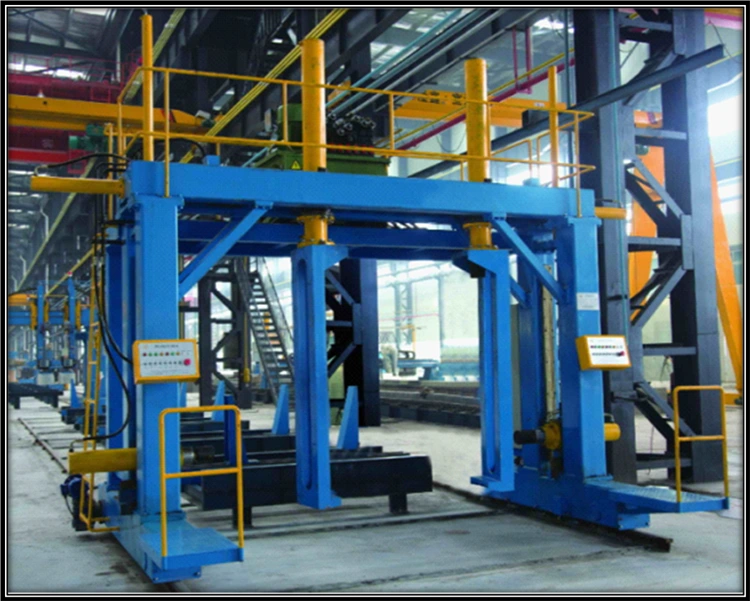

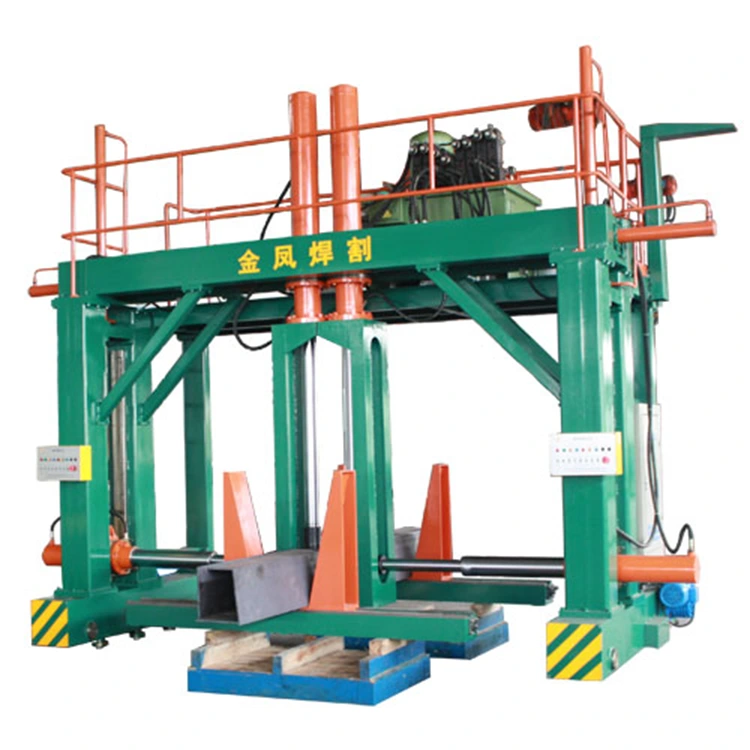

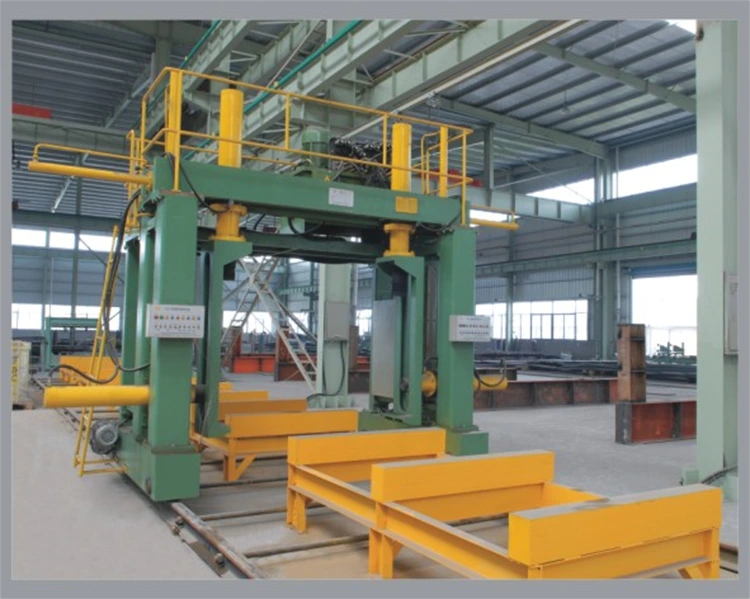

ボックスコラムアセンブリマシン

Jinfeng Weldcutは、XXZ15ボックスカラムアセンブリマシンに1年間の保証を提供します。ボックスコラムの生産ラインの主な電気要素は、世界的に有名なブランドから選択されており、ユーザーが中国から遠く離れて到達することなくローカルの部品を見つけるのに便利になります。 XXZ15ボックスコラム組み立てマシンは、鉄骨構造、鉄骨構造、ハイビルからエンドユーザーの生産性を向上させるための最も高度で高効率の機器です。

仕様

機能とアプリケーション

XXZ15ボックス列組み立て機には次の利点があります。

ボックス列（列）は、「u」形状のビームと、スポット溶接および形成されたカバープレートで構成されています。アセンブリ中、ワークピースは静止し、メインマシンはセクションで移動し、クランプアセンブリモードは必要に応じて配置されます。

まず、アセンブリマシンの運搬ローラーテーブルに溶接された「U字型の」スポットを持ち上げたり、以前の「U字型の」アセンブリステーションからこのステーションに輸送します。次に、描画要件に従って上部カバープレートを「U字型」に持ち上げ、ホストサイドプレスデバイスおよび上限のデバイスとして使用します。上部カバープレートを押して溶接して、ワークピース全体のアセンブリを完成させます。長さのワークピースのセグメントのアセンブリは、ホストマシンの移動位置によって達成されます。組み立てられたワークは、さらに処理するためにローラーテーブルを運ぶことにより、次のプロセスに送信されます。

（ここのマニュアルCO2 MIG溶接機はユーザーから提供されます。手動溶接機は、販売者/サプライヤーの供給範囲にありません）

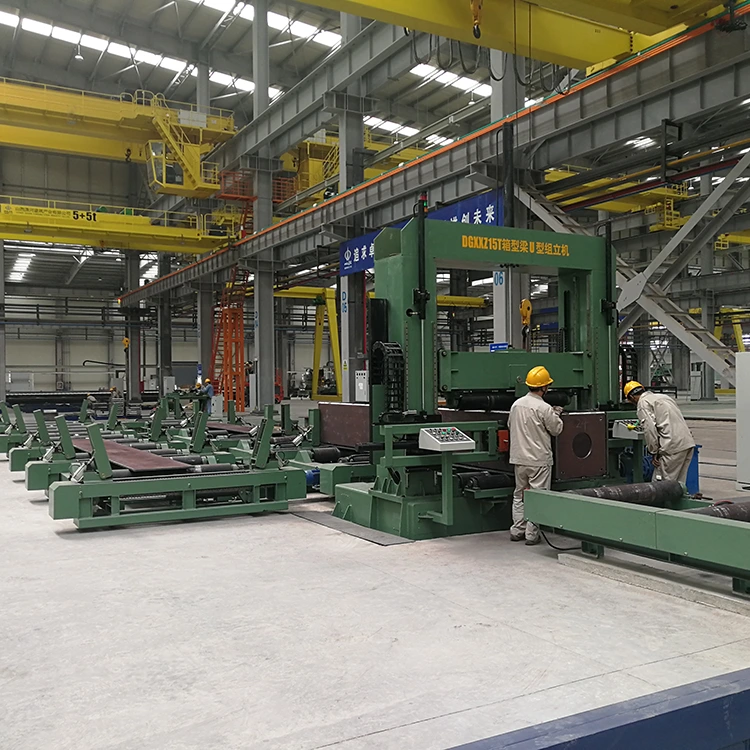

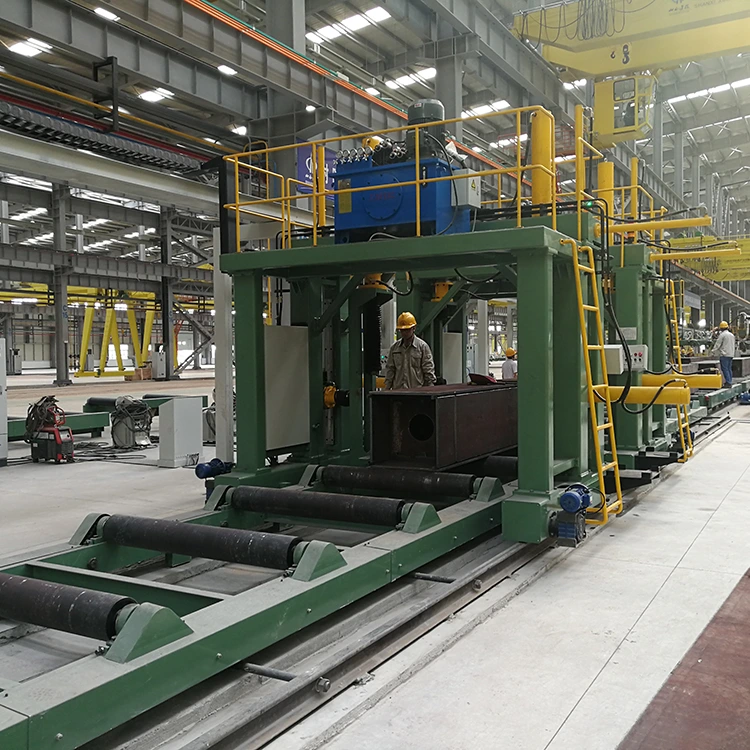

ユーザーの工場に設置されたボックスビーム組み立てマシン

スチールプレートから溶接ボックスコラムを生成する方法は？

以下は、プレートからHビームへの生産の生産フローチャートと最終検査です。

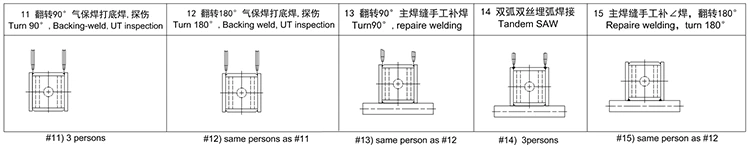

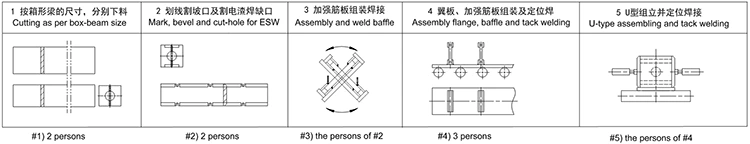

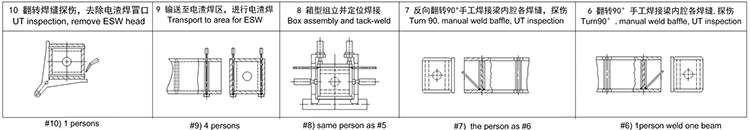

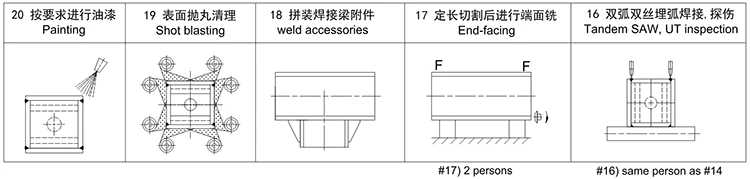

生産フローチャート
