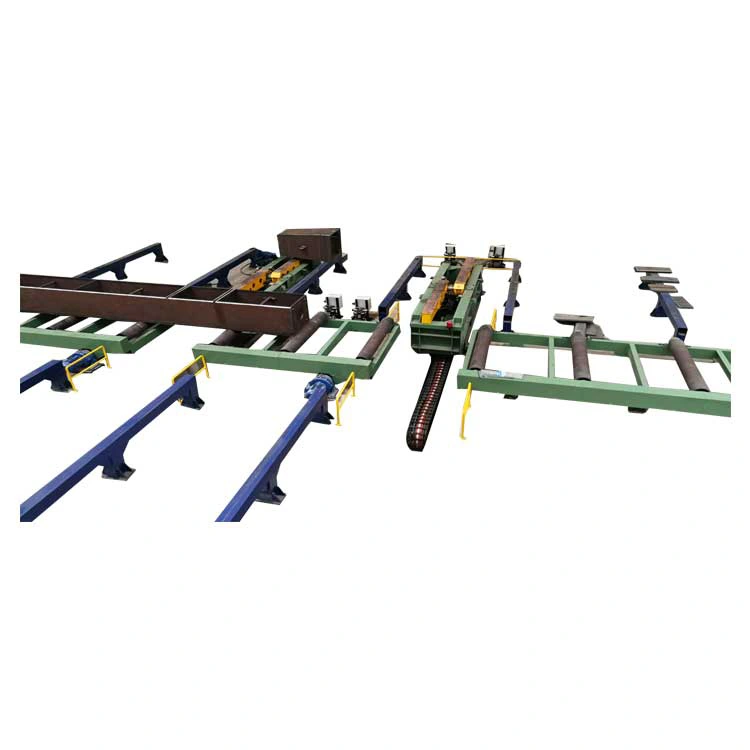

ビームフリッパー

ビームフリッパーは、ラインの高性能機器であり、ボックスビームを生産します。ボックスビームは、手頃な価格のビームフリッパーのプロの中国メーカーでありサプライヤーであるJinfeng Weldcutが製造しています。ビームフリッパーは、ビームを移動し、ボックスビーム生産のビームを覆すためにより多くの安全性と高効率を提供します。
Jinfeng Weldcutは、ビームフリッパーに1年間の保証を提供します。ボックスビームの生産ラインの主な電気要素は、世界的に有名なブランドから選択され、中国から長く離れることなく、ユーザーが地元の部品を見つけるのにより便利になります。ビームフリッパーは、鉄骨構造、鉄骨構造、ハイビルディングからエンドユーザーの生産性を向上させるための最も高度で高効率の機器です。

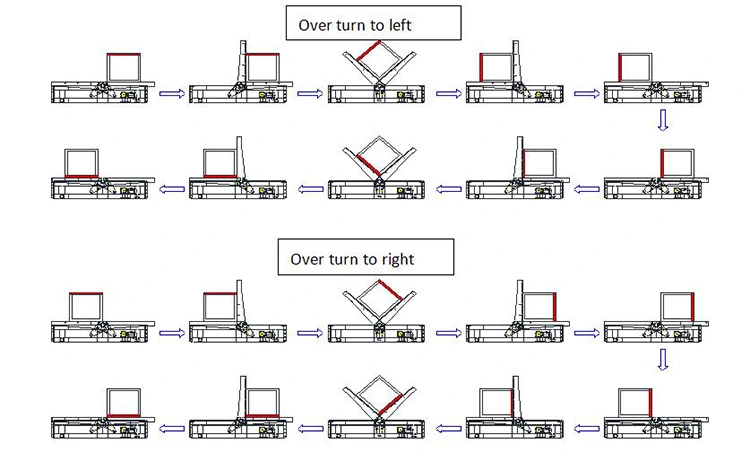

構造ビュー

機器の使用

各セットには、片側の溶接後の回転ワークピースに主に使用される、各セットに油圧ビームフリッパーの可動式2枚のPCが提供されています。作業中は、ワークピースをローラーテーブルまたはワークピースラックから持ち上げます。レディューサーは、2つのオーバーファーニングブラケットを駆動して同期して動き、ワークピースをローラーテーブルまたはワークピースラックの側面に移動します。次に、2つの油圧シリンダーが2つのL字型アームを駆動して同期して回転します。ワークが転覆した後、ローラーテーブルまたはワークピースラックの中央に移動し、ワークピースが次のプロセスに輸送されるか溶接されます。

主な技術パラメーター

パフォーマンス特性

機器は、メインマシン、油圧システム、電気制御システムで構成されています。 2つのビームフリッパーのグループを使用して、同時に転覆して移動します。 2つのビームフリッパーのフリッピングプロセスは、傾斜プロセス中に各張力アームの同期回転を確保するために、高度な油圧同期バルブによって制御されます。ワークピースの売上高プロセスを手動で制御して、ワークピースの90°の転換を達成します。
3.2各ビームフリッパーは、標準の油圧エンジニアリングシリンダーのセットを使用して、「L」タイプの回転アームを押して回転させ、ワークピースを裏返すことができます。速度還元剤とウォーキングホイールが売り上げブラケットに配置されているため、ターンオーバーブラケットが動く機能を持つことができます。
3.3機器は油圧駆動型でなければならず、機械的に駆動される張力マシンと比較して、耐衝撃性、安定した転覆、および低故障率の特性を持っています。ワークピースを90ºをひっくり返すために使用できるだけでなく、異なるステーション間を移動するために持ち上げてもらうことができます。従来のチェーン離職機械と比較して、ワークステーションが閉じられていないだけでなく、ワークピースの持ち上げと輸送を促進しますが、全体的な寸法、特に高さの寸法は大幅に減少し、操作は安全で信頼性が高くなります。 2セットのリンケージ制御の1つのグループ、操作が簡単で、安全で信頼性が高いグループ。

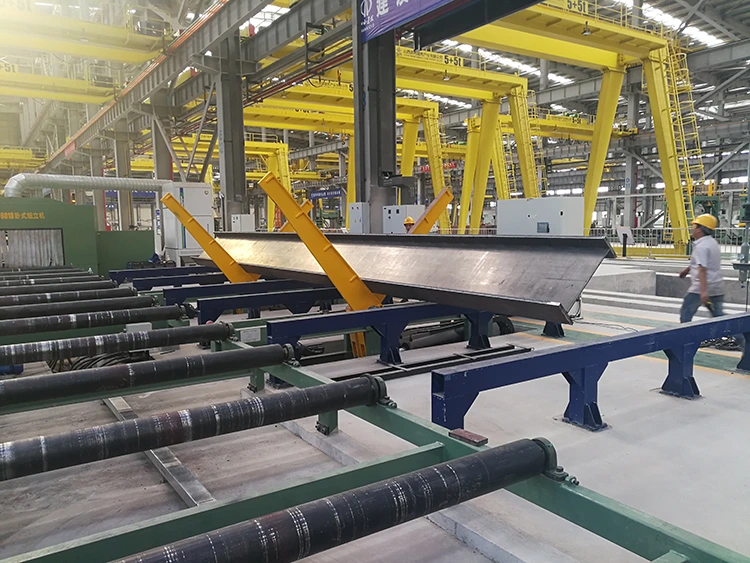

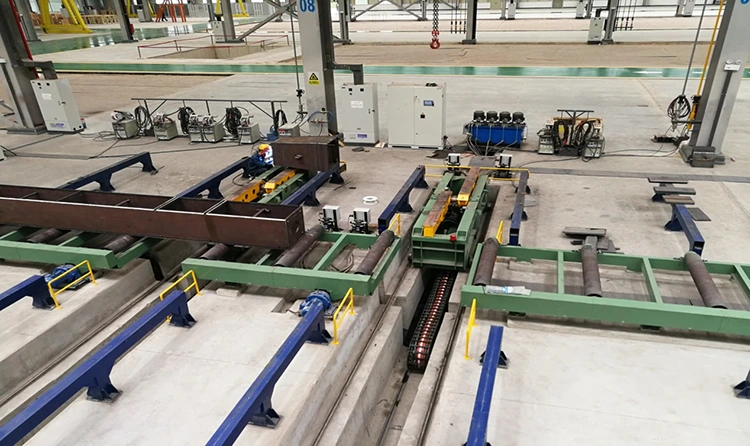

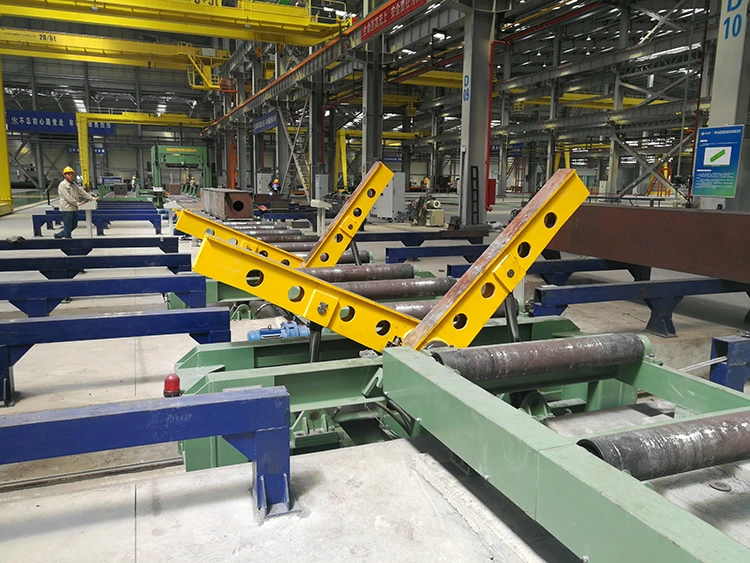

ユーザーの工場に設置されたビームフリッパー
