2-1-7 3 1時間のビーム溶接ライン

Byjinfeng Weldcutを製造したすべての3インチの1時間のビーム溶接ラインには、12か月の保証があります。これは、鋼構造、橋、建設からエンドユーザーの生産性を向上させる最高の効率マシンです。

仕様

機能とアプリケーション

3-in 1 Hビーム溶接ラインには、Hビーム、T-ビームアセンブリ、溶接、および溶接後のフランジ変形の組み合わせ機能があります。したがって、HビームとTビームの生産を正確かつ迅速に実現できます。次の利点があります。単純な操作、労働コストの削減、小さなカバーエリアです。

このラインには、溶接する構造スチールプレートの厚さに応じて選択できる2つのオプションの溶接プロセスがあります。

オプションA：堆積速度が一般的なシングルアークシングルワイヤサブマージアーク溶接よりも40％高い単一アークツインワイヤ溶接、特に厚さが20mm未満の構造鋼の厚さに適しています。

オプションB：シングルアークシングルワイヤー溶接。プレートの厚さ溶接のより大きな範囲に適しています。

詳細

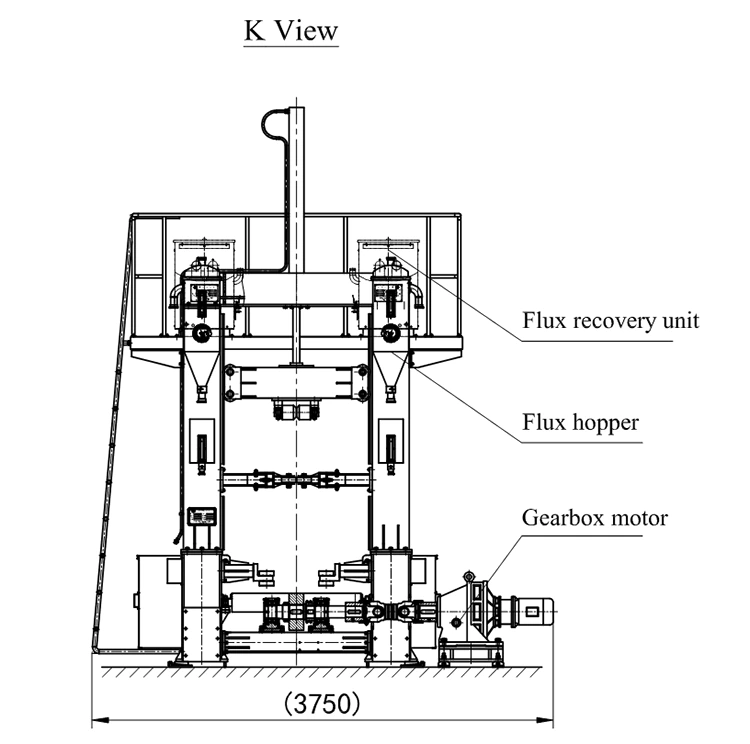

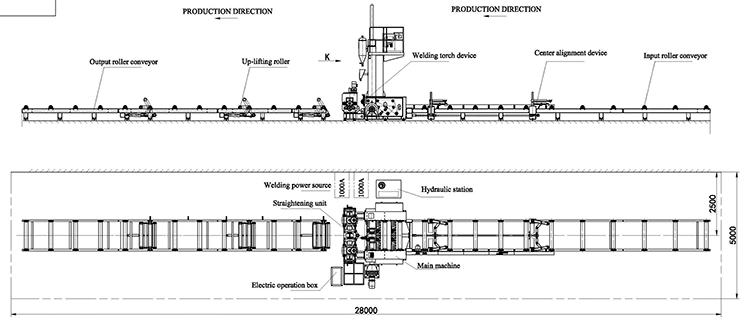

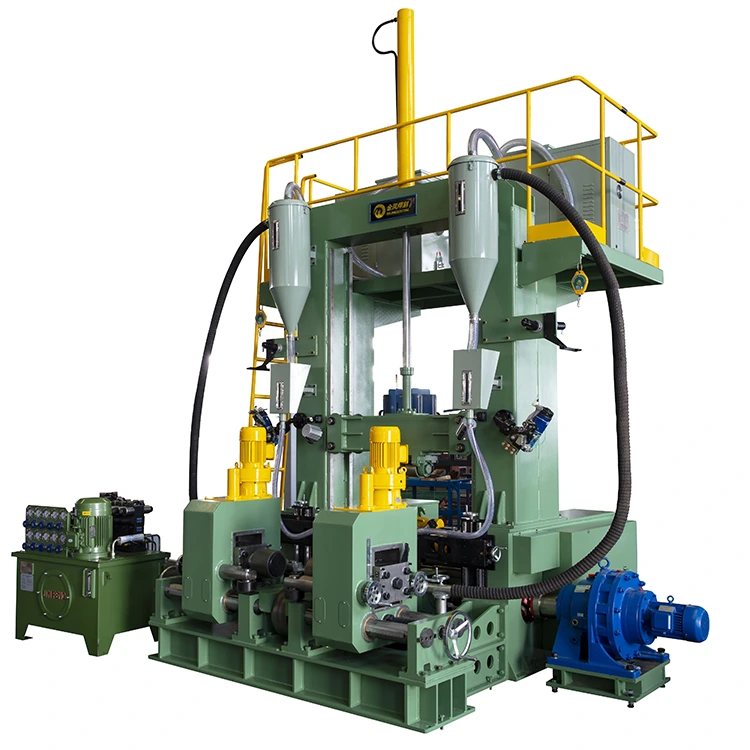

標準のZHJ3-IN 1 Hビーム溶接ラインは、1つの入力ローラーテーブル、メイン溶接および矯正ステーション、出力テーブルで構成されています。メインの溶接およびストレートリングステーションは、フラックス回復ユニットを設置し、フランジとウェブ用のトーチとクランプデバイスを溶接するヘッドを設置しました。

1。StandardZhj3-in 1 Hビーム溶接ライン

2。オプション1：

顧客からのさまざまなリクエストに従って、次のようにZhj3-in 1 Hビーム溶接ラインの構成も提供します。

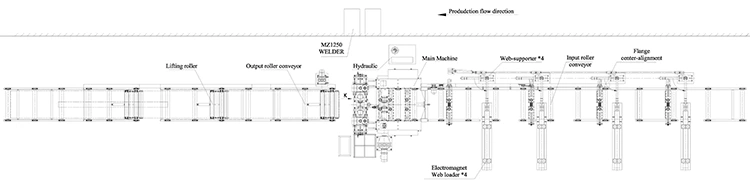

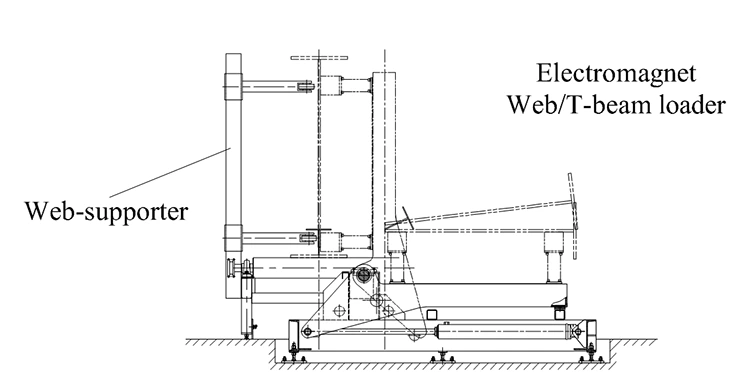

標準の3-in-1 Hビーム溶接ラインに基づいて、4 PCのマグネットローディングアームと4PCのWebサポーターの1セットのWebローダーを追加します。各Webロードアームには、スチールWebプレートを保持するための磁石の2pcsがあります。

3。オプション2：

顧客からのさまざまなリクエストに従って、次のようにZhj3-in 1 Hビーム溶接ラインの構成も提供します。

標準の3-in-1 Hビーム溶接ラインに基づいて、4 PCのマグネットローディングアームと4PCのWebサポーターの1セットのWebローダーを追加します。各Webロードアームには、スチールWebプレートを保持するための磁石の2pcsがあります。

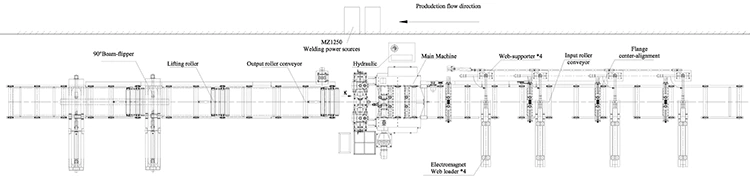

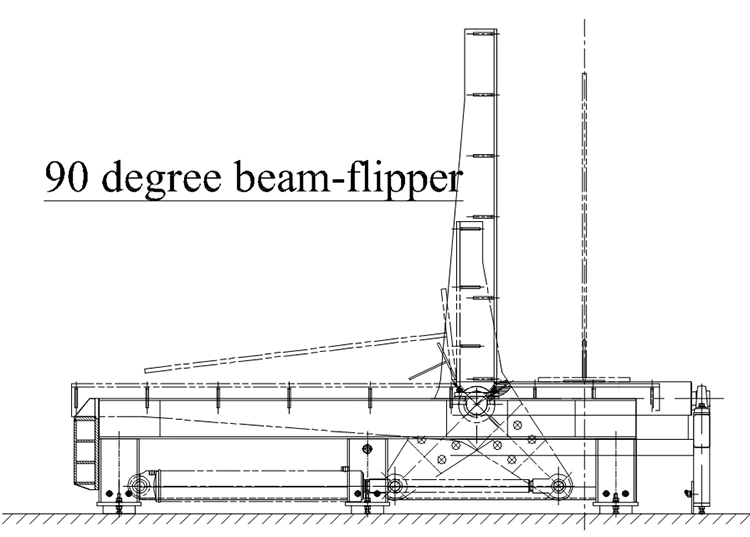

上記に基づいて、出力ローラーテーブルに90度ビームフリッパーの1セットを追加して、溶接ビームを水平位置に覆すことができます。

3。オプション3：

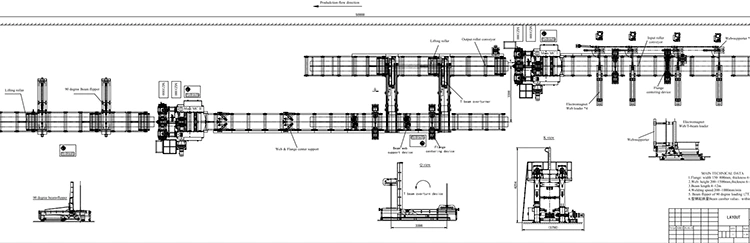

一部の顧客は、生産出力を増やす必要がある場合があります。2セットの溶接ステーションで構成されているために1つの溶接ラインが必要です。1番目のフランジとWebの最初の溶接ステーションは、Tビームを形成し、溶接Tビームと2番目のフランジを溶接してHビームを形成するための2番目の溶接ステーションです。

3.1したがって、標準の3-in-1 Hビーム溶接ラインに基づいて、4 PCのマグネットロードアームと4PCのWebサポーターのセットを1つ追加します。各Webロードアームには、スチールWebプレートを保持するための2pcsのマグネットがあります。

3.2 T-Beamの覆面セットを1セットに追加して、Tビームを180度で回し、2番目の溶接ステーションの入力ローラーテーブルの2番目のフランジにTビームを配置します。

3.3 2番目の溶接ステーションの出力ローラーテーブルに90度ビームフリッパーの1セットを追加して、溶接ビームを水平位置に覆します。

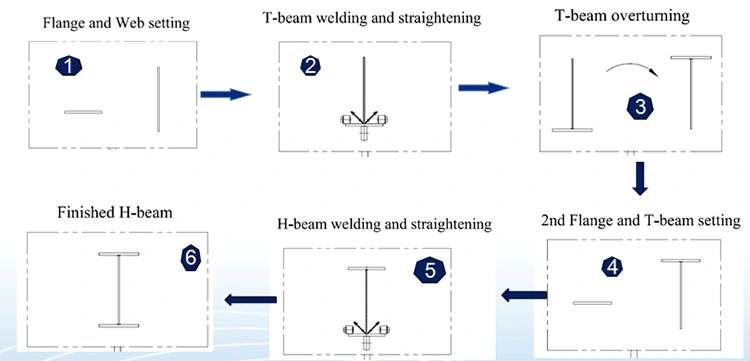

TビームおよびHビーム生産フロー

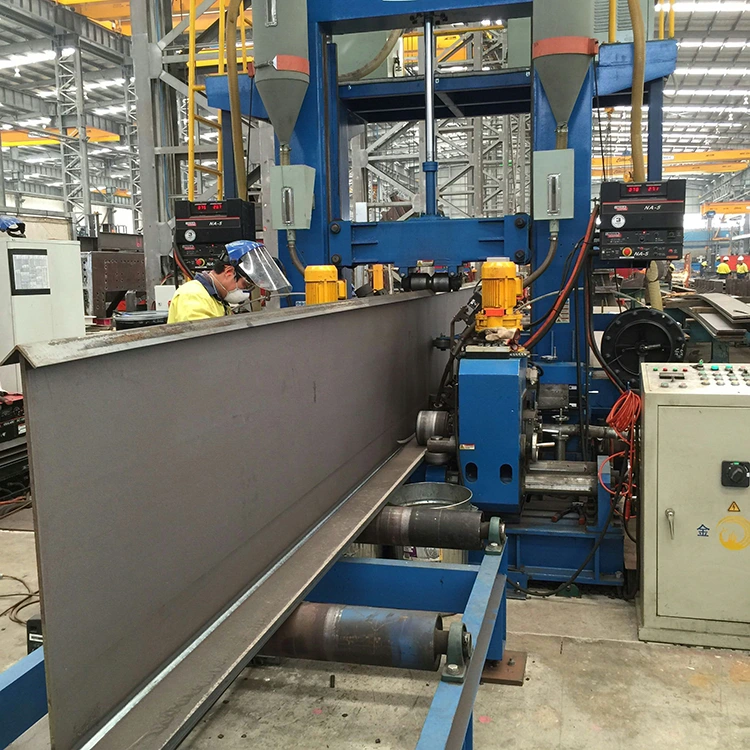

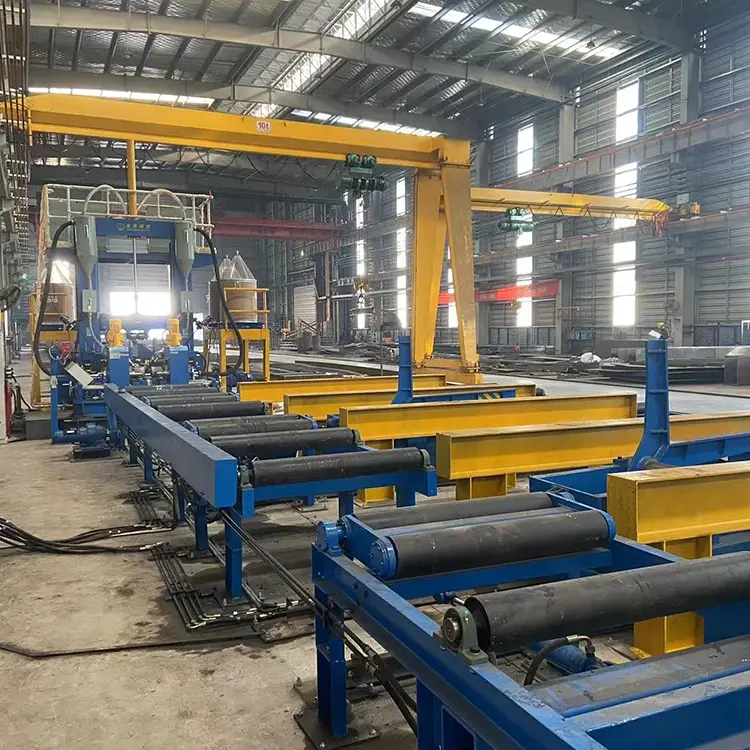

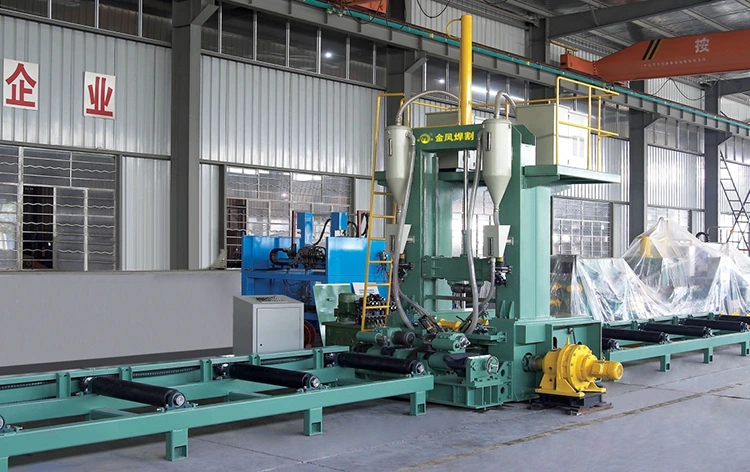

ユーザーの工場に設置された3-in-1統合H-ビーム溶接ライン
